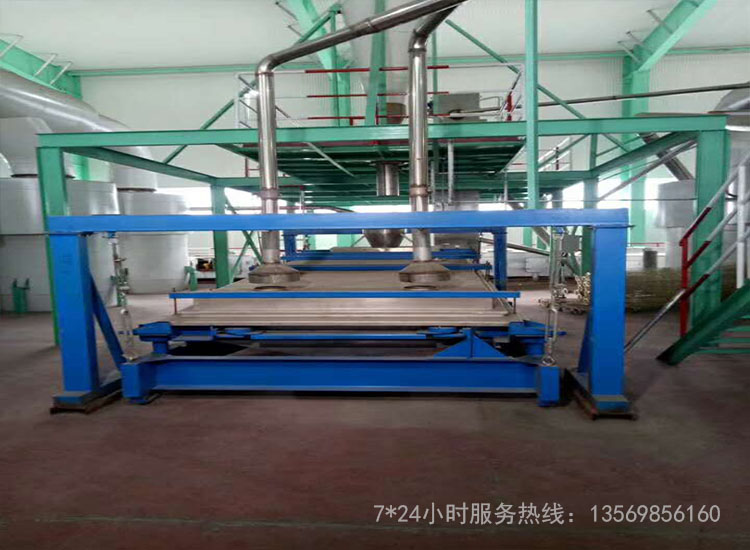

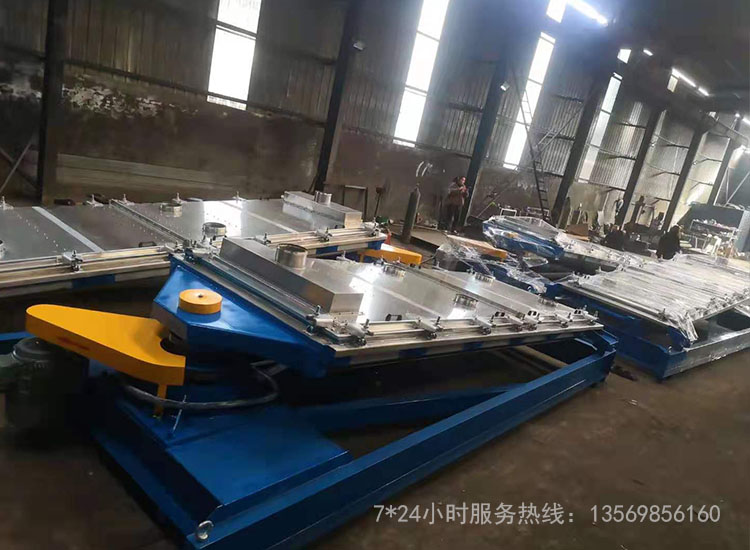

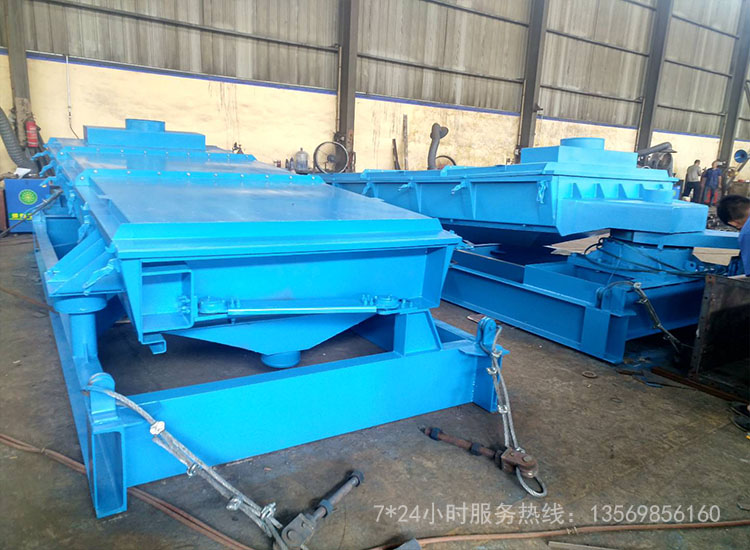

多用型平面回轉篩

多用型平面回轉篩詳情

平面回轉篩是一種新型篩分設備。本機具有設計合理，結構簡單，運行平穩，全封閉結構，無塵染，防堵孔，防粘網等優點。特別是對吸濕性強、粘性大、易堵孔和粘網的尿素篩分更為明顯。由于采用了平面回轉運動原理，有效的降低了設備的動靜比和基礎動載荷。該設備采用平面回轉振動篩上下振動，網下有自動清理設備，較傳統的直線篩而言，提高了絲網壽命，噪音小，篩分面積大，將效率由原來的93～95提高到了98.5,推廣前景好 。平面回轉尿素篩分機主要是針對大顆尿素、純堿、石英砂的篩分開發的一種新型篩分設備，也廣泛應用于化工、糧食加工、耐火材料、建材等行業的篩分作業。

平面回轉篩技術參數

1. 結構緊湊，外形整齊，美觀
2. 工作穩定可靠，操作維修方便
3. 該機運用特殊的平衡方式（設有偏心平衡塊）使篩體篩分過程中各個方向的慣性力都能夠完全平衡，因而振動小，噪聲低，運轉平穩。
4. 該機融合了圓運動，橢圓運動以及往復直線運動的優點，并設計了篩面清理裝置，因而產量大，篩分效率高，動耗小。
5. 主要部件使用機械折彎，鉚接，焊接。密封性良好。
6. 傳動裝置：采用皮帶傳動。傳動平穩，可靠，噪音小，安裝維修方便。

平面回轉篩型號選型

平面回轉篩又稱往復式振動篩，其驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據回旋篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置。回旋篩的工作原理為:篩機啟動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動，期間，小于篩面孔徑的物理通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。

平面回轉篩結構工作原理

平面回轉篩傾角為5~10°的篩體由傳動裝置驅動。物料運動軌跡在進料端為水平圓周運動，在長度方向逐漸變成橢圓運動，后在出料端轉變成近似往復直線運動。  通過進料口喂入的物料，在平面回轉篩體運動作用下，均勻的分布在整個篩網上，并產生自動分級，從而使料層下粒度較小的物料迅速過篩，而上面粒度相對較大的物料則向出料端運動。在移動過程中，由于沒有攪拌和垂直跳動，因而其中較小的顆粒緊貼篩面，隨時可以過篩。出料端篩體的運動為近似往復直線運動，是篩理作用逐漸減弱。從而使大于篩孔尺寸的顆粒迅速向出口方向移動，直到排出機外，完成物料的整個篩分。在篩理過程中，不斷跳動的彈性跳動小球，有效地防止物料堵塞篩孔，保證了篩理的高效率。平衡塊使篩體在運動的過程中各個方向的慣性力都得以平衡，從而保證了篩體運動的平穩性

平面回轉篩安裝使用注意事項

1、進料裝置的設計  進料裝置由進料管、軟布套筒和進料箱組成。進料管內設有錐形圓筒，可改變物料落點的位置，引導物料落入進料箱的中心部位；進料箱內固定有分料板，可以伸縮調節，以使物料沿篩面寬度均勻分布。
2、篩格的設計  篩格由篩格框架、篩板框架、篩板等組成。篩體內部分別安裝上前篩格和后兩個篩格，大于篩板上孔尺寸的物料流在篩格上，而小于篩孔尺寸的物料則通過篩孔到達篩格下面，提高了物料篩分精度。
3、出料機構的設計  出料箱由箱體、大雜出料斗、小雜出料斗、物料出料斗等組成，可以做到分級出料，提高了工作效率。
4、驅動裝置的設計  振動電機安裝子啊篩體前部，傳動裝置包括電動機、塔形V帶輪、V膠帶及兩塊扇形偏重等組成。可以通過改變V帶在塔輪上的位置可以改變篩體的轉速。調節偏心塊改變激振力。
5、篩體的設計  篩體由鋼板焊接及螺栓連接而成，內裝有兩層抽屜式篩格，篩面采用橡皮球清理，既能夠做到分級篩料和儲存，同時還能夠清理篩網，減少堵塞。

平面回轉篩故障分析

1.  機器在安裝前，首先必須參照裝箱單檢查零部件是否齊全和損壞。
2.  一定要參照安裝圖進行安裝，其中支承底架一定要水平安裝在基礎上，基礎必須具有足夠的剛度和強度，來支承平面回轉篩（大顆粒尿素篩）的全部動負荷以及靜負荷。
3.  可利用篩箱耳軸吊運篩機，不可直接掛在激振器上吊運整個篩子。
4.  安裝篩機時，應確保篩箱與料斗、料槽等一類非運動件之間保持小75mm間隙。
5.  設備安裝后，篩面左右保持水平，否則，可在彈簧座與支承件間墊薄鐵片進行調整。
6. 彈簧必須處于垂直狀態，彈簧固定架固定在篩箱的耳軸上。
7.  平面回轉篩（大顆粒尿素篩）驅動方向定為，站在給料端，面對物料流動方向，觀察電機位置，左手方為左向驅動，右手方為右向驅動。本平面回轉篩（大顆粒尿素篩）采用對稱設計，兩側均有皮帶輪。更換電機位置可實現改變左右驅動方向。
8.  確保V帶張力有充分的調整量，兩個皮帶輪端面調整在一個平面內。
9.  試車前必須用手（或其它方法）轉動激振器。轉動靈活，無卡阻現象時，方可開動機器。
10. 安裝調整結束后，應進行不少于2小時空載試運轉，要求運轉 平穩，無異常噪音，軸承高溫度不超過75℃。
11. 用戶可根據現場使用情況，通過適當增減副偏心塊的數量、調 整振幅的大小，以達到理想的篩分效果。
