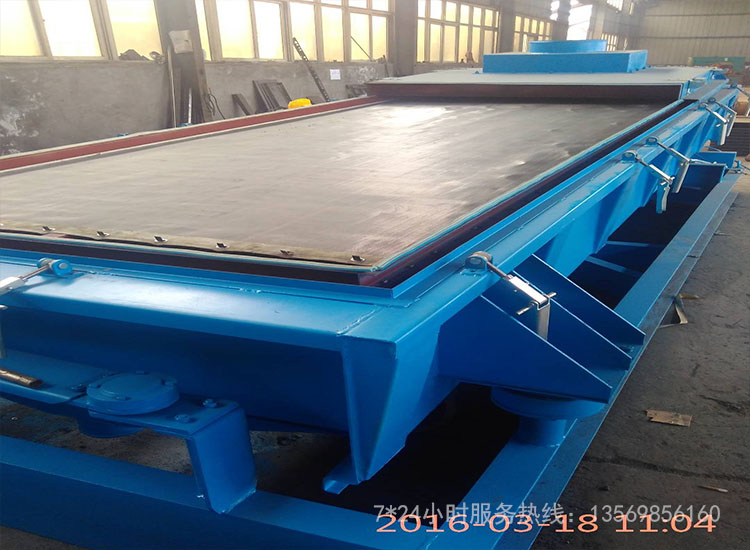

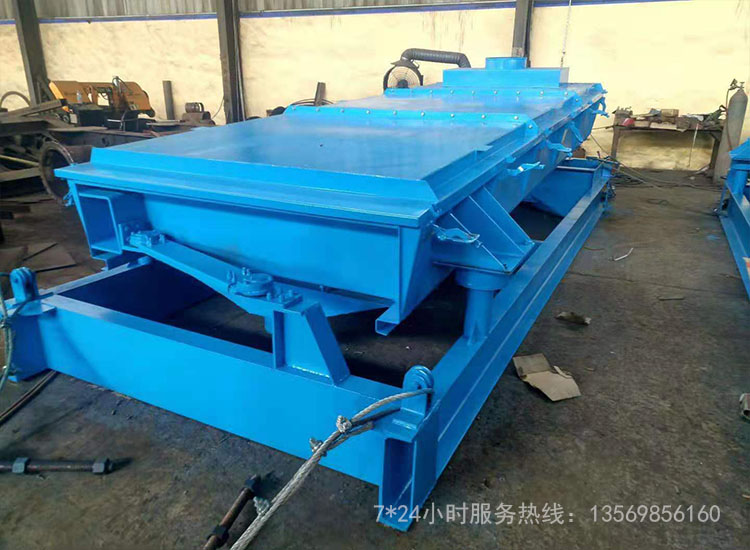

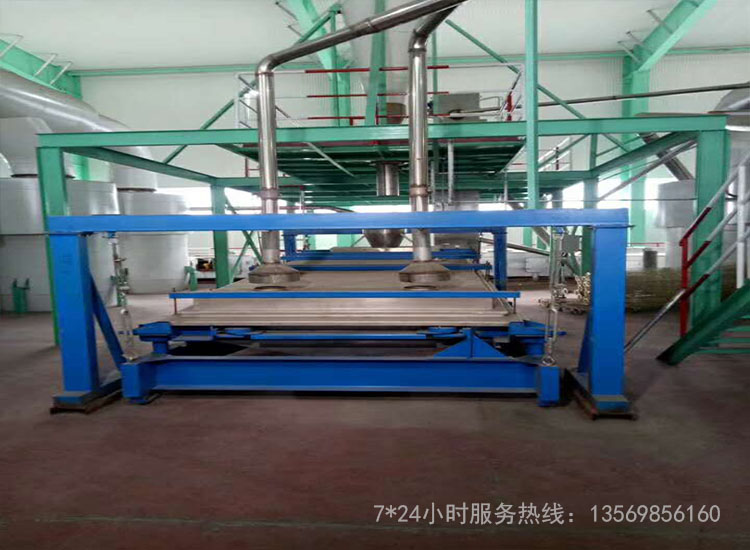

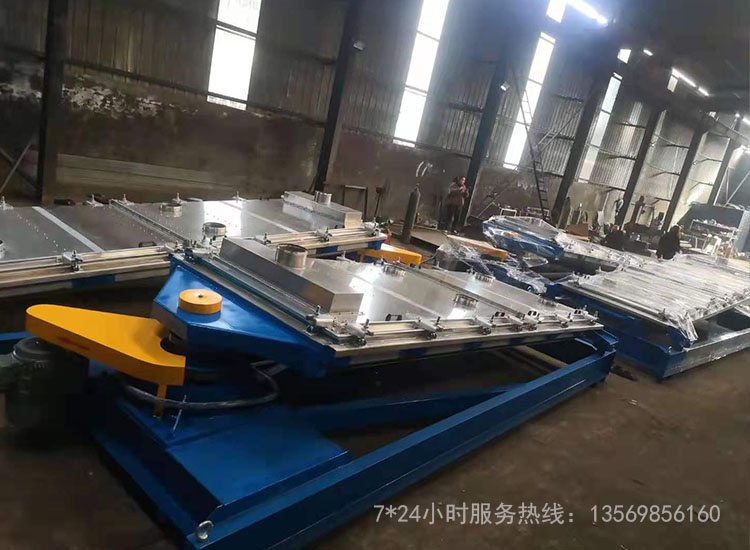

精密篩分機

精密篩分機詳情

精密篩分機技術參

1、結構緊湊，外形整齊，美觀
2. 工作穩定可靠，操作維修方便
3. 該機運用特殊的平衡方式（設有偏心平衡塊）使篩體篩分過程中各個方向的慣性力都能夠完全平衡，因而振動小，噪聲低，運轉平穩。
4. 該機融合了圓運動，橢圓運動以及往復直線運動的優點，并設計了篩面清理裝置，因而產量大，篩分效率高，動耗小。
5. 主要部件使用機械折彎，鉚接，焊接。密封性良好

6. 傳動裝置：采用皮帶傳動。傳動平穩，可靠，噪音小，安裝維修方便。

精密篩分機型號選型

平面回轉篩又稱往復式振動篩，其驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據回旋篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置。回旋篩的工作原理為:篩機啟動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動，期間，小于篩面孔徑的物理通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。

精密篩分機結構工作原理

平面回轉篩傾角為5~10°的篩體由傳動裝置驅動。物料運動軌跡在進料端為水平圓周運動，在長度方向逐漸變成橢圓運動，后在出料端轉變成近似往復直線運動。  通過進料口喂入的物料，在平面回轉篩體運動作用下，均勻的分布在整個篩網上，并產生自動分級，從而使料層下粒度較小的物料迅速過篩，而上面粒度相對較大的物料則向出料端運動。在移動過程中，由于沒有攪拌和垂直跳動，因而其中較小的顆粒緊貼篩面，隨時可以過篩。

 精密篩分機安裝使用注意事項

1. 進料裝置的設計  進料裝置由進料管、軟布套筒和進料箱組成。進料管內設有錐形圓筒，可改變物料落點的位置，引導物料落入進料箱的中心部位；進料箱內固定有分料板，可以伸縮調節，以使物料沿篩面寬度均勻分布。
   2、篩格的設計  篩格由篩格框架、篩板框架、篩板等組成。篩體內部分別安裝上前篩格和后兩個篩格，大于篩板上孔尺寸的物料流在篩格上，而小于篩孔尺寸的物料則通過篩孔到達篩格下面，提高了物料篩分精度。
   3、出料機構的設計  出料箱由箱體、大雜出料斗、小雜出料斗、物料出料斗等組成，可以做到分級出料，提高了工作效率。
   4、驅動裝置的設計  振動電機安裝子啊篩體前部，傳動裝置包括電動機、塔形V帶輪、V膠帶及兩塊扇形偏重等組成。可以通過改變V帶在塔輪上的位置可以改變篩體的轉速。調節偏心塊改變激振力。
   5、篩體的設計  篩體由鋼板焊接及螺栓連接而成，內裝有兩層抽屜式篩格，篩面采用橡皮球清理，既能夠做到分級篩料和儲存，同時還能夠清理篩網，減少堵塞。
