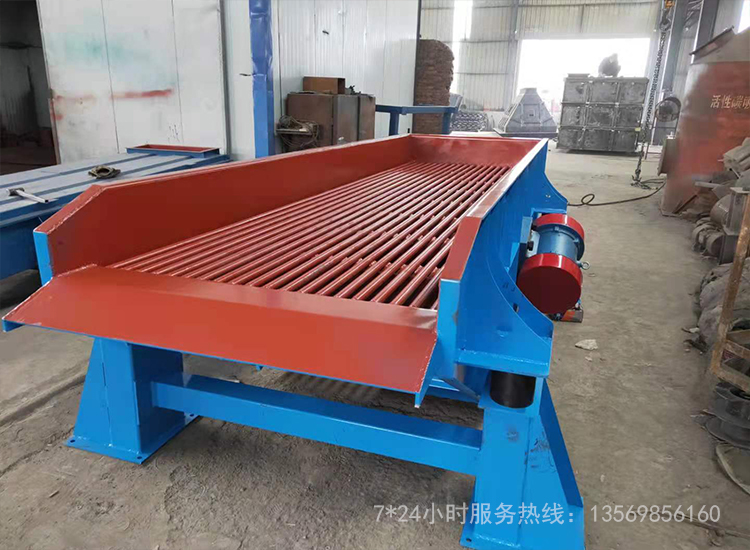

鑄造振砂機詳情
振動落砂機根據振動方式可分為單質體和雙質體，落砂效率明顯低于單質體振動落砂機，而共振狀態下，落砂效率明顯高于單質體，而且設備的振幅比較穩定。是一種比較理想的落砂設備，可實現改善工作環境的目標，有利于推廣應用。振動落砂機適合機械化、半自動化和手工造型的中小或中大鑄型的落砂。
1.設備采用振動電機激振，振動強度大，落砂效率高。
2.結構簡單但緊湊，性能可靠，維護安裝方便，易于操作。
3.停機平穩可靠，噪音低，是一款環保型落砂機。
4.屬于非標性設備，客戶可以根據自己實際需要特殊定制
主要結構及工作原理
（一） 落砂機的結構如圖一所示，主要有工作質體、隔振質體和底座三部分組成，全部采用焊接結構，工作質體由彈簧支撐在隔振質體上；隔振質體由彈簧支撐在底座上， 隔振質體的端部對稱安裝一對反向同步運轉的振動電機，振動電機的合力方向與工作質體的上平面垂直，形成一個雙質體結構。
（二）落砂機工作原理
一 對對稱安裝的振動電機反向同步運轉，水平方向的分力相互平衡，垂直方向的合力使落砂機的隔振質體以一定的加速度作正弦振動，同時通過共振簧使工作質體以相 同頻率作正弦振動。鑄型被拋起（帶砂箱或不帶砂箱）然后下落與棚床（工作質體）碰撞，砂型與砂箱分離，鑄件與砂型分離。砂團被破碎后通過棚格孔落到回砂皮 帶上。由于振動電機的合力方向與工作質體上平面垂直，所以鑄件不能自御，需起用吊設備吊離機器，完成一個鑄型落砂過程。
五、落砂機的安裝與調整
（一）按圖二做基礎，預留方孔 ，待基礎干后清理干凈。
（二）安裝落砂機底座
地 腳螺栓松裝在各段底座上，然后按圖在基礎上就住，調整兩排彈簧定位套的軸線平行，允差2mm；相對應兩個彈簧定位套軸線連線與兩排軸線連線垂直，允差 mm，調畢，將各連接位用螺栓牢固連接，待機器正常運行后焊牢。地腳螺栓在方孔內放正，用混凝土進行二次澆灌，待水泥干后，再將地腳螺栓緊定到位，用彈墊 防松。
（三）將隔振彈簧放到底座上，按彈簧套就位，并用調整片調節彈簧到一定高度（以彈簧的高點為準）允差0.5mm。
（四）振動電機的安裝與調整
將 兩臺振動電機按地腳螺孔分別裝在機器兩端，調整平行度，之后用限位塊限位，確保限位塊與電機之間無間隙，地腳螺栓采取彈簧墊圈和細牙螺紋防松。地腳螺栓的 總預緊力約為450000N（約為大激振力4倍），每只地腳螺栓的預緊力約為46000N，用1000kg/m的力矩板手，不得松動。待機器總裝后，將 每臺電機激振力調到80000N（8000kg）后開機空運行2h，測線電流。線電流如超過20A，應檢查電機是否松動，否則電機身體有問題。
（五）工作質體安裝與調整（見圖三）
將 導向桿4，共振簧2裝到隔振質體上，調整彈簧到同一高度，允差0.5mm（注意下面彈簧直徑比上面小），再將工作質體吊裝就位，確保導向桿4與定位套3的 間隙均勻，允差mm，吊裝前應將上層共振簧就位并調整其在同一高度，允差0.5mm，裝定位塊5，壓板6，然后導向桿的兩端用螺母扭緊，一定要緊定到位， 振動時不得有零件撞擊聲。
（六）將組裝好的共振質體和隔振質體吊裝就位。
（七）在底座上裝分線合
落砂機的主要技術參數
|
型號
|
有效載荷（T）
|
機重（kg）
|
臺面尺寸（mm）
|
電機型號
|
功率（kw）
|
頻率（hz）
|
|
L810
|
1.5
|
3500
|
800*1000
|
YZD20-6
|
1.5*2
|
980
|
|
L1010
|
1.5
|
3800
|
1000*1000
|
YZD20-6
|
1.5*2
|
980
|
|
L1015
|
2
|
4000
|
1000*1500
|
YZD30-6
|
2.2*2
|
980
|
|
L1218
|
3
|
4500
|
1200*1800
|
YZD50-6
|
3.7*2
|
980
|
|
L1220
|
5
|
5500
|
1200*1200
|
YZD75-6
|
5.5*2
|
980
|
|
L1525
|
10
|
8500
|
1500*2500
|
YZD100-6
|
7.5*2
|
980
|
|
L1630
|
11
|
11000
|
1600*3000
|
YZD120-6
|
8.5*2
|
980
|
|
L1830
|
11
|
12000
|
1800*3000
|
YZD120-6
|
8.5*2
|
980
|
|
L2035
|
12
|
13000
|
2000*3500
|
YZD140-6
|
9.5*2
|
980
|
|
L2045
|
12
|
13500
|
2000*4500
|
YZD140-6
|
9.5*2
|
980
|
|
型號
|
有效載荷（T）
|
臺面尺寸（mm）
|
柵格尺寸（mm）
|
振動電機
|
機器重量（kg)
|
|
激振力（n）
|
功率（kw）
|
轉速（r/min)
|
|
L121D
|
1
|
1500×1400
|
40×50
|
2×20000
|
2×1.5
|
980
|
2700
|
|
L122D
|
2
|
1800×1600
|
40×50
|
2×40000
|
2×3
|
980
|
3100
|
|
L123D
|
3
|
2000×1800
|
50×60
|
2×50000
|
2×3.7
|
980
|
4000
|
|
L125D
|
5
|
2200×1800
|
60×60
|
2×75000
|
2×5.5
|
980
|
5300
|
|
L128D
|
8
|
2760×1960
|
60×70
|
2×100000
|
2×7.5
|
980
|
7000
|
|
L1210D
|
10
|
3000×1960
|
70×70
|
2×120000
|
2×9.5
|
980
|
9000
|
|
L1212D
|
12
|
3000×2000
|
70×70
|
2×140000
|
2×12
|
980
|
11000
|
|
L1215D
|
15
|
3200×2300
|
70×80
|
2×160000
|
2×14
|
980
|
12500
|
|
L1220D
|
20
|
3800×3200
|
80×80
|
4×120000
|
4×9.5
|
980
|
23000
|
|
L1225D
|
25
|
4000×3200
|
80×80
|
4×140000
|
4×12
|
980
|
25800
|
|
L1230D
|
30
|
4000×3200
|
80×80
|
4×160000
|
4×14
|
980
|
30000
|
