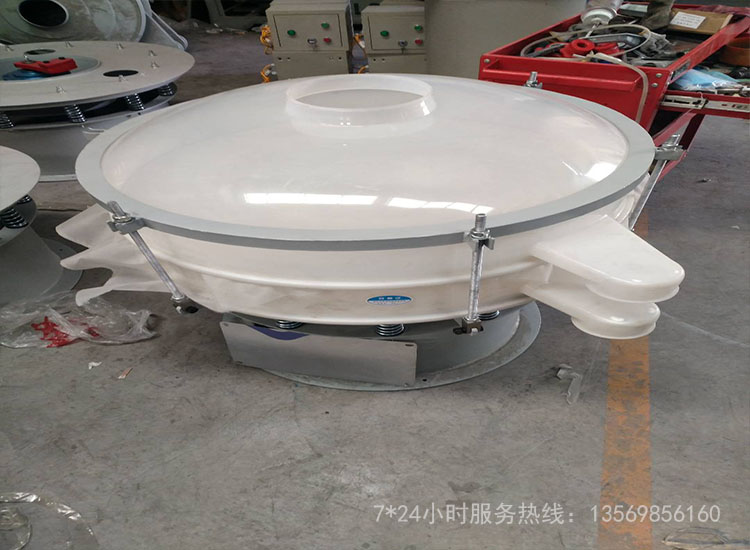

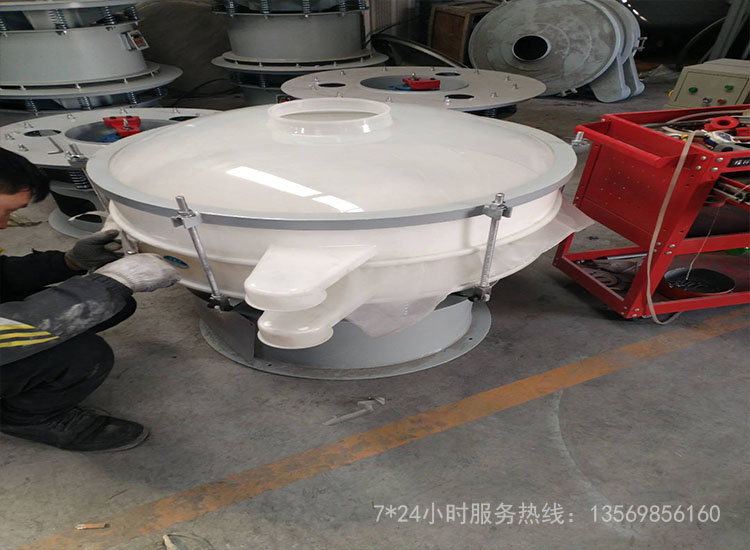

塑料旋振篩工作原理
旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，終完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。
旋振篩的型號及參數
☆ 效率高、設計精巧耐用，任何粉類、粘液均可篩分。
☆ 換網容易、操作簡單、清洗方便。
☆ 網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm。
☆ 雜質、粗料自動排出，可以連續作業。
☆ 獨特網架設計，篩網使用時間長久，換網快只需3-5分鐘。
☆ 體積小，不占空間移動方便。
☆ 篩機高可以達到五層，建議使用三層。
|
型 號 |
功 率(KW) |
篩面直徑 |
體 積 |
網層數 |
||||||||||||
|
0.18 |
Φ320mm |
|
|
||||||||||||
|
0.55 |
Φ550mm |
|
|
||||||||||||
|
0.75 |
Φ750mm |
|
|
||||||||||||
|
1.1 |
Φ950mm |
|
|
||||||||||||
|
1.47 |
Φ1150mm |
|
|
||||||||||||
|
2.2 |
Φ1450mm |
|
|
||||||||||||
|
2.2 |
Φ1750mm |
|
|
旋振篩激振力調式:
旋振篩上下重錘的調整方法：
1、改變上下重錘的相位角,可以改變篩網上物料的運動軌跡和停留時間。為使篩機適應各種物料所需的分離狀態,如物料的分布、處理量、分離效率、過網率等各種變化,應將它調整到佳狀態。
2、旋振篩上錘不可調整角度,打開底桶調整孔,松開下重錘固定螺栓,根據所篩分物料軌跡,向出料口反方向調整上下重錘的相位角。然后將少量物料放在篩網上面,使篩機運轉,做篩面物料運動軌跡檢查,如處理參數都達到佳效果時,停機上緊固定螺栓,調整就結束了(切記上緊固定螺栓)。
注：有時因物料的比重、濕度、堆放傾斜角等參數的影響,調整相位角時不可能一次調整成功,所以請用戶要有充分的耐心進行調整,使篩機發揮應有的高效率。
3、附加重塊的調整。在上下重錘的一測裝有附加重塊,它的作用是增加篩機的激振力,根據用戶篩機的層數、物料比重不同來增減激振力,增減附加重塊的多少可以使篩機達到佳篩分效果。
裝網方式：
市場上大部分的旋振篩都是子母網結構，網架結構為子母式雙網結構（U型槽）式結構設計，篩網使用壽命長，網孔不變形，大特點是換網只需3-5分鐘。
母網為8目托網，使用時間較長，一般不用更換。子網為工作網，長時間的使用，會損壞篩網，更換也十分簡單，可以參考安裝步驟如下：
1、取下該層束環將篩框取下即可，其他部件不用動。
2、取下卡箍內破損的工作網，然后將新篩網平鋪在母網上展開鋪平卡箍卡緊。
3、剪掉預留多余的篩網。
4、然后裝上篩框，鎖緊束環即可完成。
旋振篩結構組成由（1）入料口、篩蓋 (2)篩框、篩網、緊固帶、出料口 (3)振動電機、電機機座支架、傳振體 (4)隔振彈簧、彈簧支承、彈簧墊圈 (5)底座
