活性炭/炭化料平面回轉篩精細篩分機詳情
平面回轉篩精細篩分機簡介
活性炭/炭化料平面回轉篩精細篩分機，是一種新型的高標準篩分設備，該設備具有篩分效率高，篩網利用率高，占地空間小，安裝使用方便，無污染，噪音低，是一種理想的環保型篩分設備。目前，國內多采用通用的篩機來篩分細顆粒或粉料，篩分效率低，占用空間大，安裝維修不太方便，工人勞動強度比較，噪間和污染高，生產環境比較差.篩分活性炭/炭化料用平面精密篩，本新型的精細篩分設備正是針對上述問題而設計的，它通過特定的往復旋轉式運動方式和低度傾斜的篩面，使物料快速通過篩網，達到篩分的高效率和高產量。并配備自動張緊和自動清潔的篩網安裝系統，達到用戶所理想的篩分效果。全封閉的結構，符合工作環境的環保要求；幾乎沒有對地面基礎的垂直沖擊載荷，使得該系列篩分機有更廣闊的市場應用環境。
平面回轉篩精細篩分機特點
a) 獨特的回旋往復式運動方式
d) 網面自動張緊系統裝置
e) 篩面自清潔清掃裝置
f) 動平衡驅動系統
g) 快速開啟的頂蓋安裝系統裝置
平面回轉篩精細篩分機優點
物料從設備頂部進入并迅速分散在篩網表面寬度上，快速流向出料端，小于網孔的物料透過篩網，大的物料留在篩面上，從而完成篩分作業，
a) 兩種篩分運動方式
往復回旋式的運動方式可將物料快速的分散，篩分，特殊的往復回旋運動，使物料與篩面始終保持接觸，能在沒有垂直振動和跳動的情況下，將物料快速分散和透篩，物料篩分精細均勻，篩分效果良好。
b) 自清網系統，
根據純堿的物理特性和產成品要求，必須保證篩分時篩網不粘不堵，安裝在篩格方框中的彈跳球，篩分時通過直接撞擊篩網，彈去粘在篩網上或卡在篩網上的雜物和顆粒，使篩網表面保持干凈不堵孔，從而保證篩機高標準的篩分效率和產量。
c) 網面自動張緊裝置
篩網設計為四周有多個安裝孔的標準通用形式，通過安裝在篩格四周的彈性?shī)A頭，將其安裝在篩格上，并使篩網保持均勻的張緊力，使篩面始終處于張緊狀態，經過篩分的物料粒度均勻，標準篩網也使快速更換篩網成為可能，降低了停機時間，提高了生產效率。
d) 驅動平衡系統
驅動裝置的動平衡設計使篩分運動不產生過大的振動沖擊，使設備安裝在懸吊裝置上面而不影響篩分效果。
e) 篩蓋快速安裝開啟系統
雙重的全密封的篩蓋能使生產作業環境達到環保要求，半自動化的篩蓋啟閉系統，使更換篩網更方便，節省了人力物力，提高了生產使用效率，也使檢修和觀察更為快捷方便。
h) 加裝的進料和布料裝置，i) 既保證密封不漏料，又保護篩網避免受到下落物料的直接沖擊，l) 并提高了物料分布在整個篩面寬度上的時間，m) 使物料進入篩機后迅速鋪開，n) 從而能更有效的利用篩網面積。
以上所述精細篩分設備，填補了國內高標準篩分設備的生產空白，具有結構先進實用，性能穩定可靠，安裝調試方便，制造費用低等優點，另外，整臺設備為鋼絲繩索吊掛安裝形式，幾乎沒有垂直運動的方式，避免了設備對地面或樓板的動載荷沖擊，延長了軸承使用壽命，減少了基建投資，設備生產噪音遠小于90dB，低于國家規定的標準，完全符合生產環境的噪音環保要求，是一種很有推廣使用價值的環保型設備。
高效能精細篩分機按安裝形式分為：座式結構和吊裝式結構兩種。是一種新型的高標準、高效率的振動篩分設備，具有獨特產品優良性能，及獨特先進的設計理念。可廣泛使用于：化工粉體（PVC行業）純堿、淀粉 、醫藥、陶瓷、糧食等行業的干濕物料的篩選處理 。
平面回轉篩精細篩分機型號參數
|
層數
|
型號
|
篩面規格
寬×長(m)
|
篩網尺寸
|
電動機
|
總長
|
總高
|
總寬
|
重量
|
|
功率
|
轉速
|
mm
|
mm
|
mm
|
kg
|
|
1
|
RZSJ1800×1500
|
800×1500
|
10mm
-325目
|
2.2
|
960
|
2752
|
967
|
943
|
680
|
|
RZSJ1000×2100
|
1000×2100
|
2.2
|
960
|
3285
|
962
|
1200
|
740
|
|
RZSJ1000×3000
|
1000×3000
|
2.2
|
960
|
4484
|
1035
|
1251
|
980
|
|
RZSJ1500×2100
|
1500×2500
|
3.7
|
960
|
3460
|
1003
|
1759
|
1375
|
|
RZSJ1500×3000
|
1500×3000
|
5.5
|
1450
|
4232
|
1362
|
1892
|
1880
|
|
RZSJ1800×3600
|
1800×3600
|
7.5
|
960
|
5098
|
1352
|
2348
|
3260
|
|
RZSJ2000×3600
|
2000×4600
|
5.5
|
960
|
5263
|
1327
|
2556
|
5150
|
|
2
|
RZSJ1000×1400/2
|
1000×1400
|
10mm
-325目
|
2.2
|
960
|
3120
|
1078
|
1391
|
990
|
|
RZSJ1000×2100/2
|
1000×2100
|
2.2
|
960
|
3743
|
1121
|
1378
|
1050
|
|
RZSJ1000×3000/2
|
1000×3000
|
3.7
|
1450
|
4575
|
1317
|
1546
|
1840
|
|
RZSJ1500×2500/2
|
1500×2500
|
3.7
|
1450
|
3728
|
1330
|
1946
|
2220
|
|
RZSJ1500×3000/2
|
1500×3000
|
5.5
|
960
|
4765
|
1397
|
2159
|
2780
|
|
RZSJ1800×3600/2
|
1800×3600
|
7.5
|
960
|
5365
|
1368
|
2459
|
3580
|
|
RZSJ1000×4600/2
|
2000×4600
|
7.5
|
960
|
6289
|
1727
|
2743
|
6720
|
|
3
|
RZSJ1000×2100/3
|
1000×2100
|
10mm
-325目
|
3.7
|
1450
|
3843
|
1422
|
1540
|
1840
|
|
RZSJ1000×3000/3
|
1000×3000
|
3.7
|
1450
|
4854
|
1422
|
1549
|
2150
|
|
RZSJ1500×3000/3
|
1500×3000
|
5.5
|
960
|
4765
|
1391
|
2159
|
3200
|
|
4
|
RZSJ1000×1500/3
|
800×1500
|
10mm
-325目
|
3.7
|
1450
|
3806
|
1549
|
1573
|
1790
|
|
RZSJ1000×2100/3
|
1000×2100
|
5.5
|
960
|
4265
|
1540
|
1607
|
2700
|
|
RZSJ1000×3000/4
|
1000×3000
|
5.5
|
960
|
5159
|
1486
|
1607
|
3060
|
|
RZSJ1500×3000/4
|
1500×3000
|
7.5
|
960
|
5505
|
1778
|
2223
|
5960
|
|
5
|
RZSJ1000×2100/5
|
1000×2100
|
10mm-325目
|
5.5
|
960
|
|
|

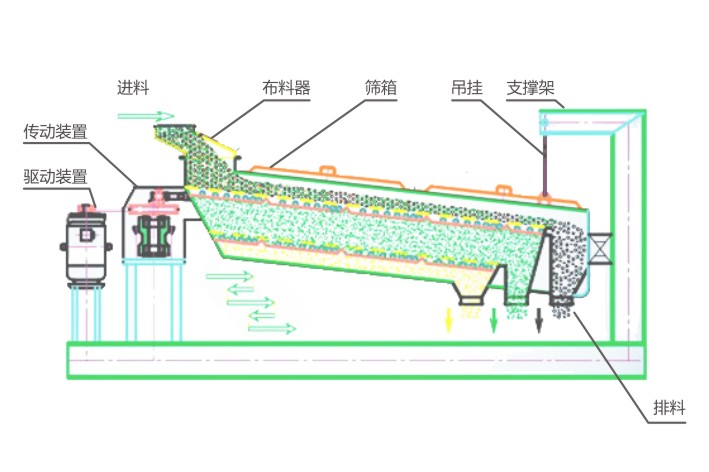

平面回轉篩精細篩分機工作原理

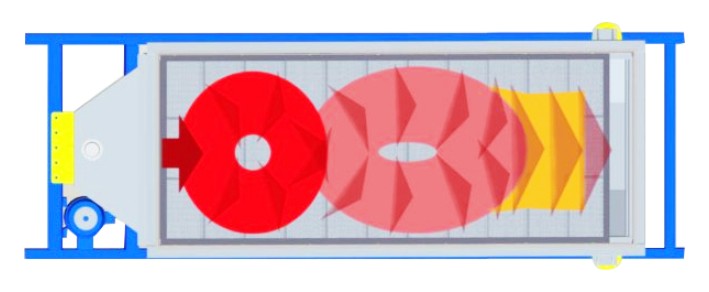

平面回轉篩主要是利用偏心機構使篩面做勻速往復回旋運動，物料與網面接觸時間長，網絲對粉體料產生切割，因而透篩幾率大，篩分產量大，篩分精度高，篩分機對物料自身結構破壞性小。傾角為4-9度的篩箱由驅動箱傳動，其運動軌跡在進料端為水平圓運動，在長度方向上逐漸變成橢圓運動，后在出料端變成近似往復直線運動。
進料口集中喂入的物料，在篩體圓運動作用下，均勻地分布在整個篩面上，并產生自動分級。從而使料層下面粒度較小的物料迅速過篩，而上面粒度較大物料則向出料端運動。在移動過程中，由于沒有攪動和垂直跳動，因而其中較小的顆粒始終緊貼篩面，隨時可以過篩。出料端、篩體的運動變?yōu)榻仆鶑?fù)直線運動，使篩理作用逐漸減弱，從而使大于篩孔尺寸的顆粒迅速向出料方向移動，直到排出機外，完成物料的整個篩分。篩分過程中，不斷跳動的彈性小球有效地防止物料阻塞篩孔，保證了篩分效率高，傳動箱的平衡塊使篩箱運動過程中前后方向上的慣性力得到平衡，從而保證了篩子運動的平穩性。
物料由進料口緩沖均勻流入 層篩面除去大顆粒,其余的物料穿過層篩面后,進入第二層篩面篩去不合格物料，后經出料口流出。
